Jedná se o velmi kvalitní zesilovač s obvodem LM4780 od firmy Texas Instruments. Celá konstrukce v sobě neukrývá žádnou záludnost, a proto je vhodná pro začátečníky v oboru elektroniky. Datasheet k nahlédnutí zde: http://www.alldatasheet.com/datasheet-pdf/pdf/838824/TI1/LM4780.html

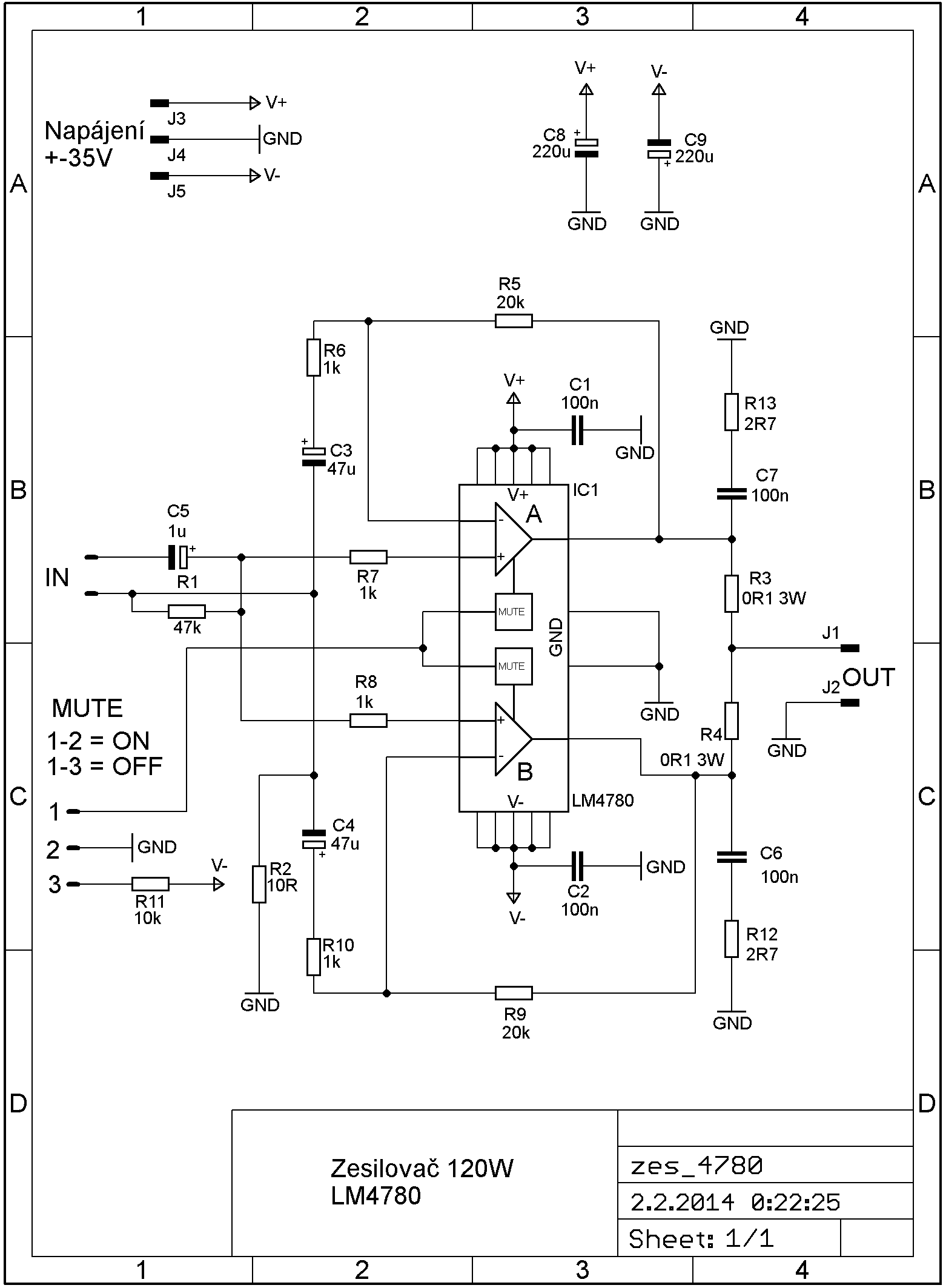

Schéma zapojení:
Obvod LM4780 v sobě ukrývá dva precizní zesilovače, každý o poctivém výkonu 60W do 8 ohmového reproduktoru. V katalogu uvádění paralelní zapojení těchto dvou vnitřních zesilovačů a toho zde využívám. Toto zapojení je výhodnější než zapojení do „mostu“, protože zesilovač může pracovat i do menší impedance a to do 4 ohmů.
Tento mudul obsahuje pouze jeden kanál, takže při konstrukci 2.0 zesilovače musíte postavit tyto moduly dva.
K zesilovači je nutné ještě připojení externí filtrace napájení, protože na desce jsou pouze dva malý elektrolytické kondenzátory ! Celá konstukce se napájí symetrickým zdrojem +-35V. Při stavbě dvou kanálů a společného zdroje je nutný, aby transformátor měl výkon alespoň 300W. Obvod LM4780 MUSÍ mít chladič ! Hlavně pozor na polaritu kondezátoru C9, může se zdát otočený, ale je to schválně. Silové cestičky na DPS je nutné pocínovat, protože pouzdro je poměrně malé a širší cesty se tam nevejdou.

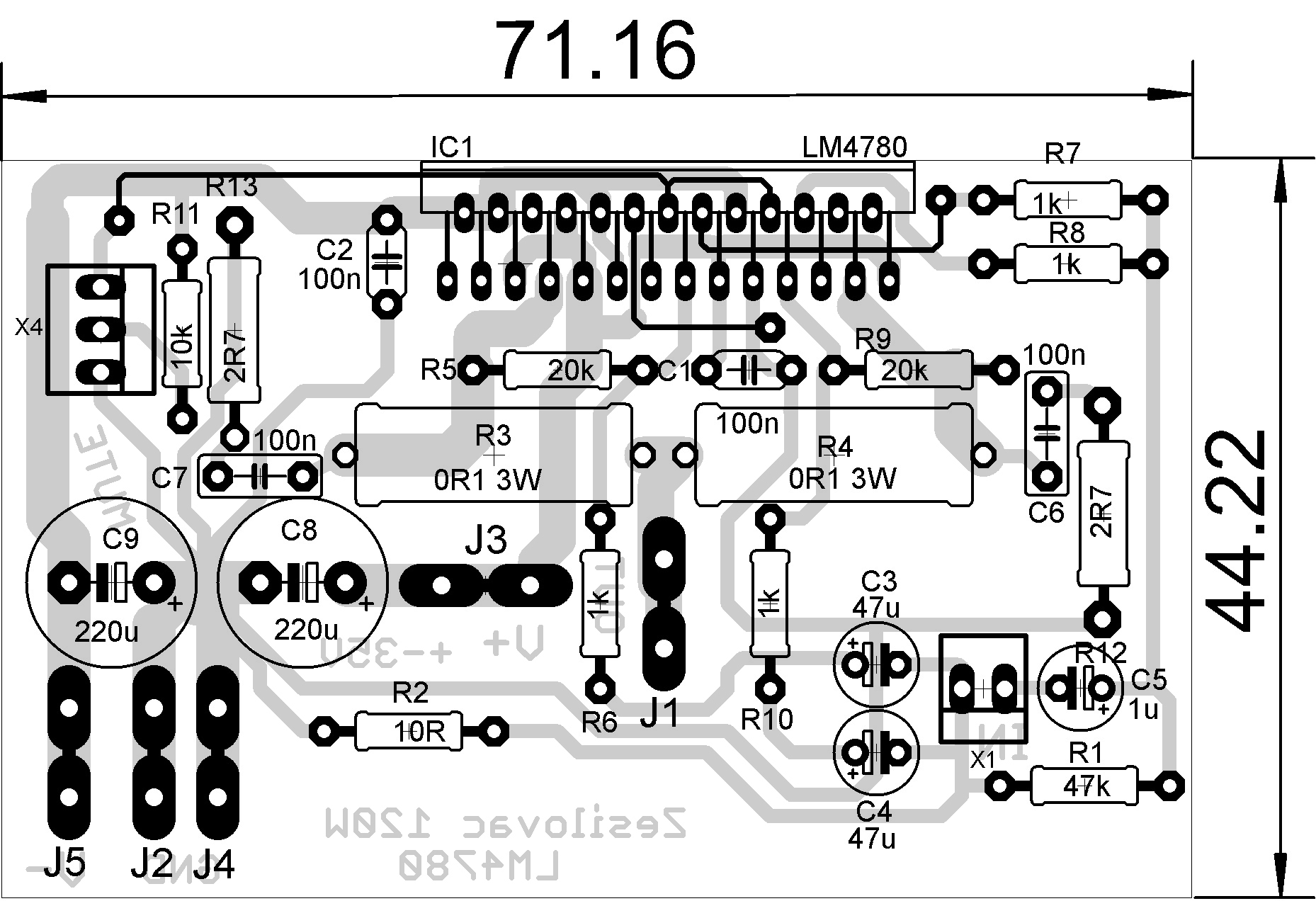

Osazovací plán:

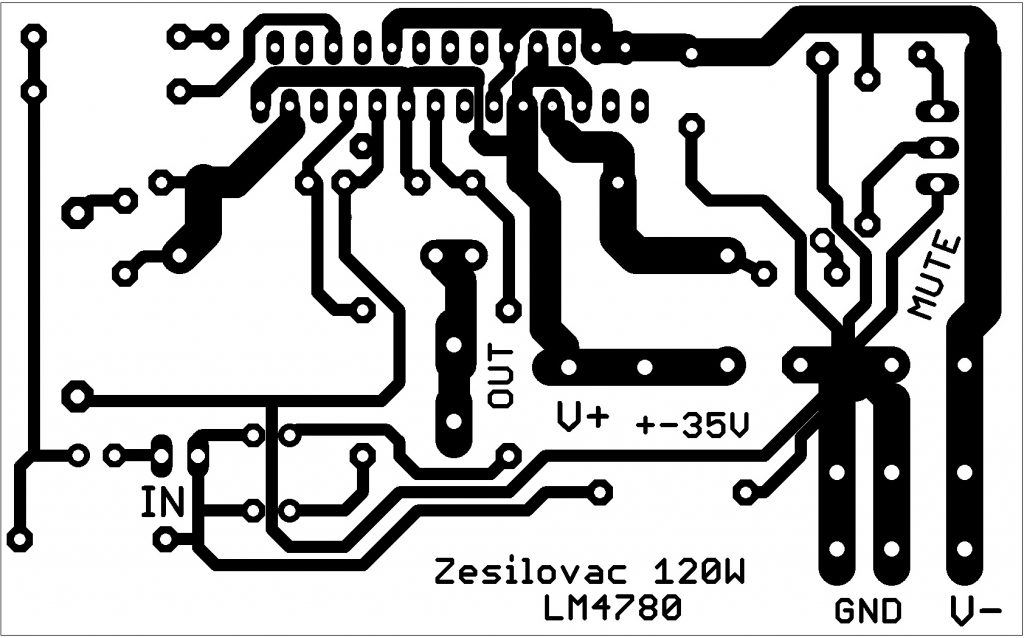

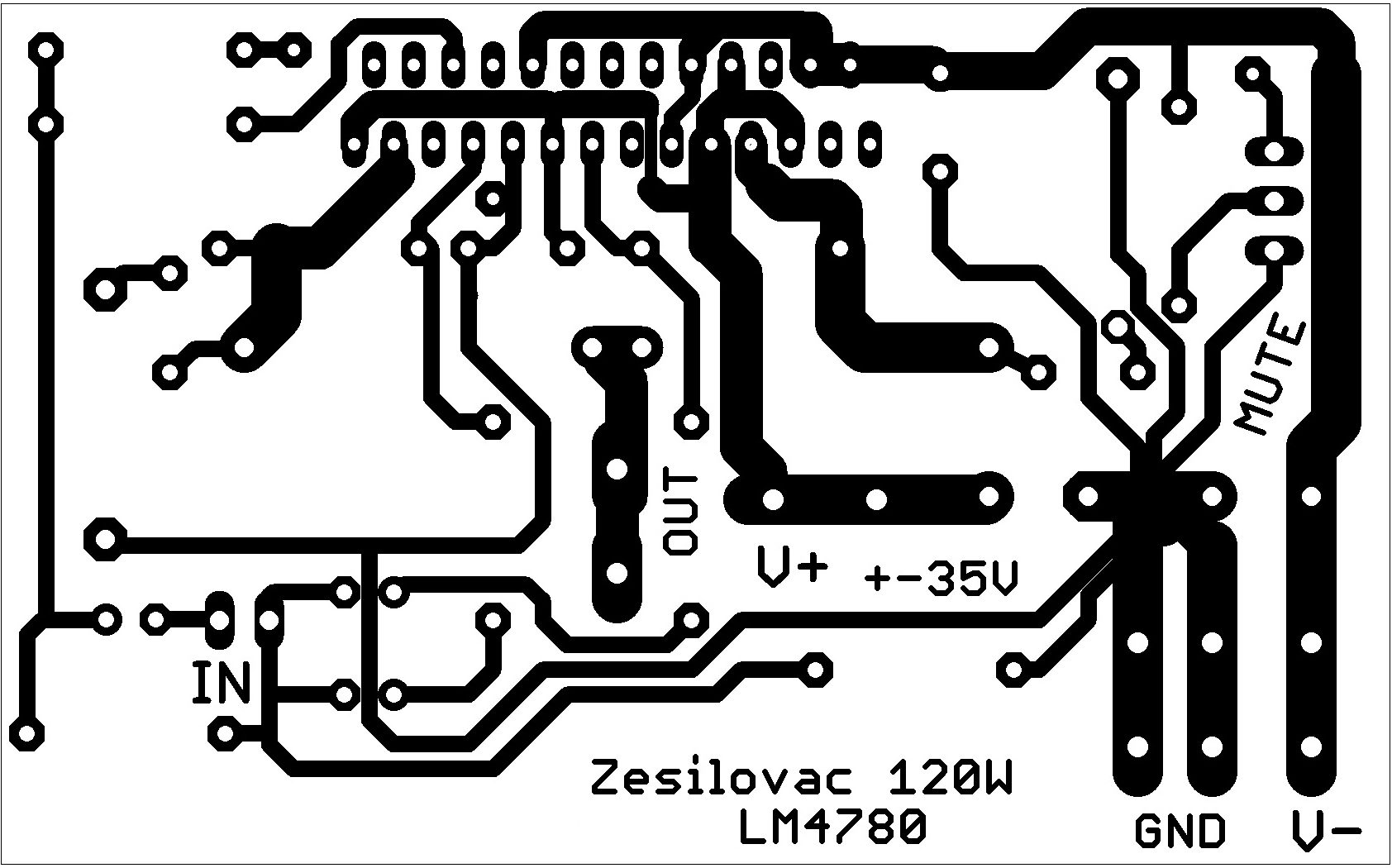

Deska plošných spojů:
Osazovací plán i DPS jsou v 600dpi (jak vytisknout DPS naleznete v článku Jak vytisknout DPS). Skutečná velikost DPS je 71,8 x 45 mm.
Seznam součástek:
| R1 | 47k |
| R2 | 10R |
| R3,R4 | 0R1 3W |
| R5,R9 | 20k |
| R6,R7,R8,R10 | 1k |
| R11 | 10k |
| R12,R13 | 2R2 1W |
| C1,C2 | 100nF ker. |
| C3,C4 | 47uF/50V ele. |
| C5 | 1uF/50V ele. |
| C6,C7 | 220uF/50V |
| C8,C9 | 100nF/50V MKP |
| IC1 | LM4780 (koupit) |
| X1 | konektor 2pin |
| X2 | konektor 3pin |
| J1-J5 | FASTON 4,8mm |
