Tento velmi jednoduchý LED stroboskop je řízený oblíbeným integrovaným obvodem NE555. Zapojení je vhodné pro začátečníky a najde opodstatnění na každé „domácí diskotéce“. Modul je navržen pro jednu 10W, která spolehlivě osvítí větší místnost. Napájecí napětí je 12V DC, odebíraný proud do 1000mA dle LED diody.

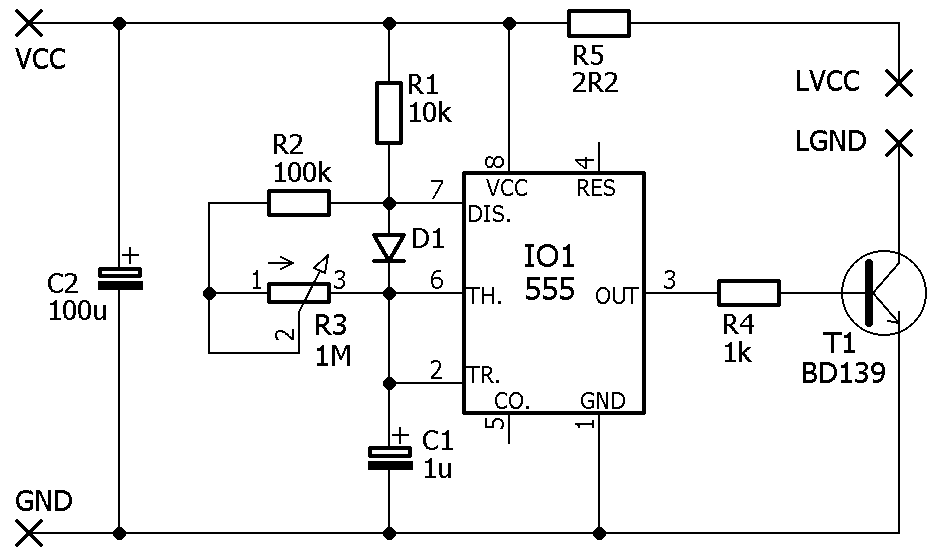

Schéma zapojení:
Rezistor R1 určuje délku záblesku, R2 maximální nastavitelnou frekvenci a potenciometrem lze nastavit požadovanou frekvenci. Rezistor R5 omezuje proud tekoucí do LED na výstupu. Jako spínací prvek je lze osazen bipolární NPN tranzistor BD139. Po úpravě je možné spínat silnější LED diody, případně LED pásky. Pokud budete chtít používat místo 10W LED diody například LED pásek, je nutné místo rezistoru R5 osadit drátovou propojku.

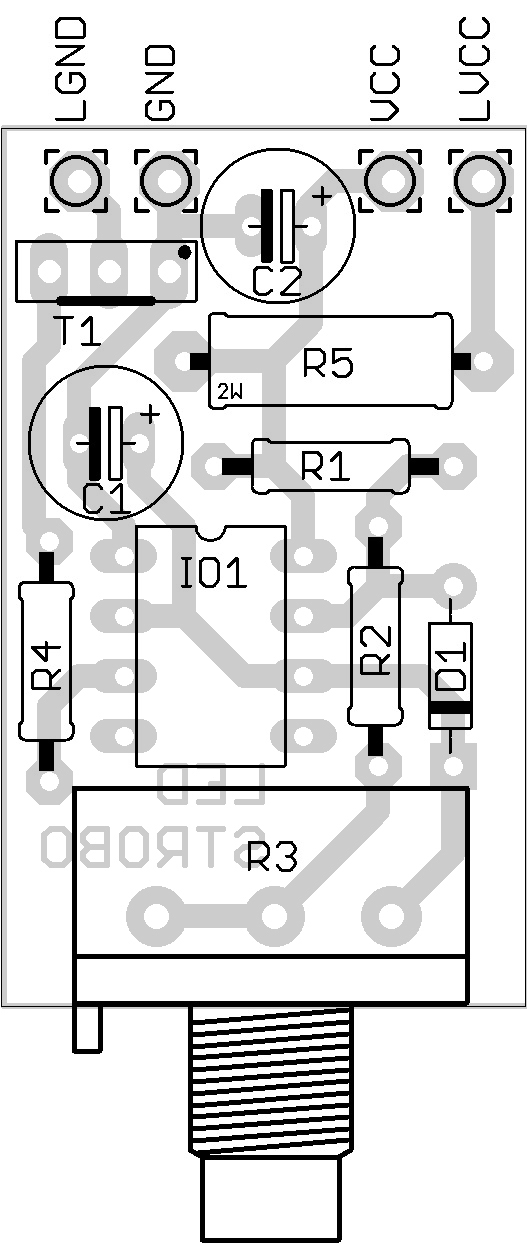

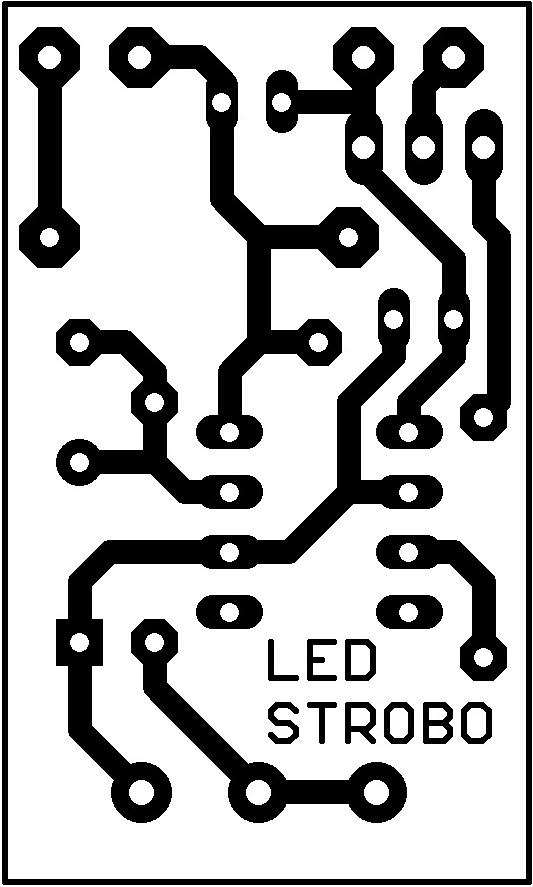

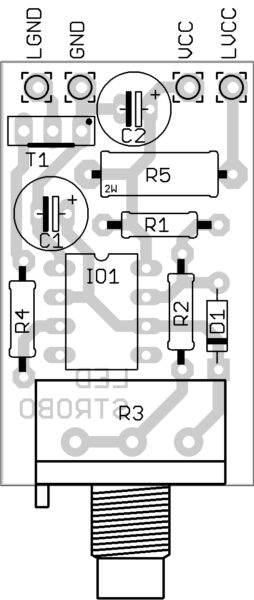

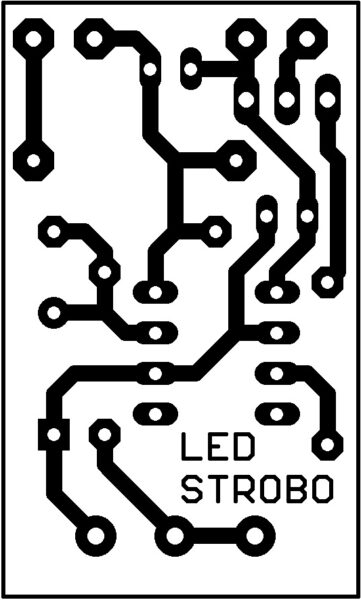

Osazovací plán a DPS:
 |
 |
Osazovací plán i DPS jsou 1:1 600dpi (jak vytisknout DPS naleznete v článku Jak vytisknout DPS). Skutečná velikost DPS je 37,2 x 22,3 mm.
Seznam součástek:
| R1 | 10k |
| R2 | 100k |
| R3 | 1M potenciometr lineární |
| R4 | 1k |
| R5 | 2R2/min. 1W |
| C1 | 1uF/16V elektretový |
| C2 | 100uF/16V elektretový |
| D1 | 1N4148 |
| T1 | BD139 |
| IO1 | NE555 |
Objednávka
Dobrý den, je možno změnou komponent dosáhnout použití i s napájecím napětím 24-30V
Uvažuji použití pro truck. Předem děkuji 🙂
Dobrý den,
je nutné zajistit, aby napájení NE555 nepřekročilo hodnotu 18V. Pokud by se do zapojení vřadil stabilizátor napětí, který by zajišťoval napájení časovače, je možné tranzistorem spínat zátěž na větší napětí.
S pozdravem, Adam – HobbyElektro.eu
