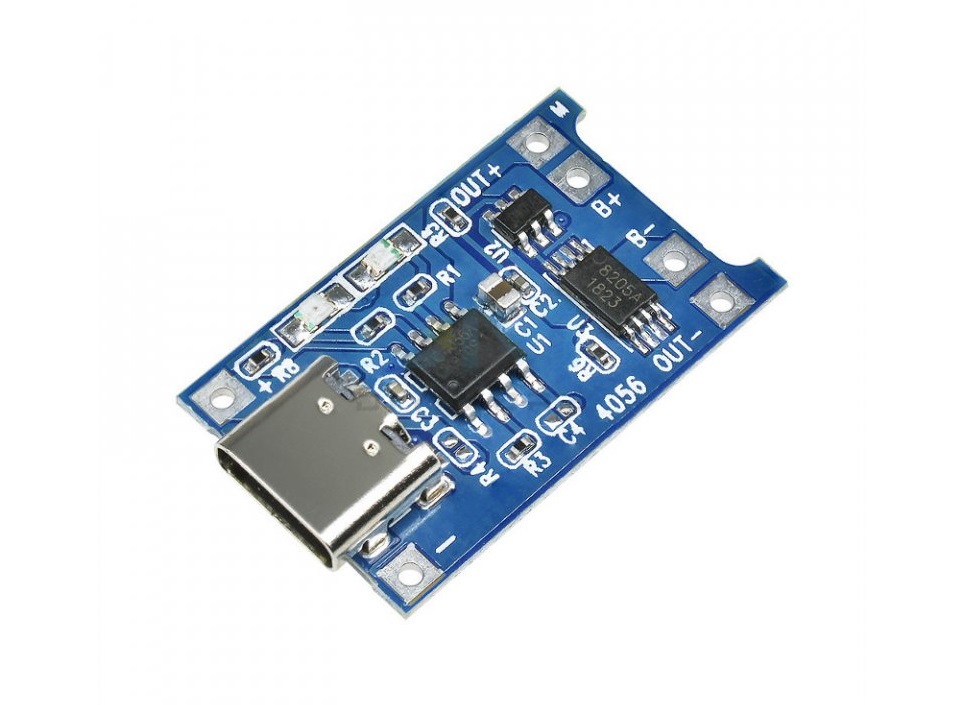

Nabíjecí modul TP4056 – USB-C

Popis

Modul určený pro nabíjení Li-ion a Li-pol akumulátorů.

Modul používá integrovaný obvod TP4056 a samostatnou ochranu. Tento modul používá jak TP4056, tak DW01A. Obvod obsahuje následující funkce ochrany:

Řízení konstantního proudu (CC) a konstantního napětí (CV) pro nabíjení připojené lithiové baterie.
Ochrana proti vybíjení – chrání baterii proti vybití pod 2,4V, což je minimum pro životnost akumulátoru.
Pokud se připojený akumulátor vybije pod 2,4V, modul odpojí baterii, dokud napětí nedosáhne hodnoty 3,0V. V tu chvíli modul opět připojí baterii.
Ochrana proti přebití – modul bude baterii bezpečně nabíjet do 4,2V.
Nadproudová a zkratová ochrana – modul odpojí baterii, pokud vybíjecí proud překročí 3A nebo pokud výstup bude zkratován.
Dobíjení (rekondice baterie) – v případě, že je úroveň napětí připojené baterie nižší než 2,9V, bude modul dobíjet proudem 130mA, dokud napětí baterie opět nedosáhne 2,9V, přičemž v tomto okamžiku nabíjení se proud zvyšuje z lineárního na konfigurovaný nabíjecí proud.
Modul obsahuje dvě indikační LED diody – červená LED dioda indikuje nabíjení, modrá LED dioda indikuje plné nabití.

Modul spotřebovává velmi nízké množství proudu v řádu µA.

Pro zvýšení kapacity, můžete použít dva akumulátory paralelně. Nedoporučujeme ale připojení více, jak dvou článků najednou do tohoto modulu.
